Moving Cable for Industrial Robot and Mid Speed Cable Veyor

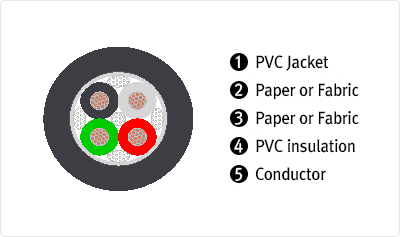

IMOTPEV-P3 Core

Application
산업용 로봇의 내부 배선용 케이블로서 경가동 부위 및 저속 케이블 베어의 전원 공급용으로 사용 된다.
산업용 로봇의 비틀림 및 굴곡용 케이블로서 arm 내부 배선 또는 저속 케이블 베어에 사용 된다.
Characteristics
- 초극세선 도체 및 특수 절연 재질을 사용하여 굴곡성과 유연성이 우수하다.
- 절연체에 열가소성이 뛰어난 105℃ heat resistant PVC 를 사용하여 장시간 가동시 신뢰성이 우수하다.
- 절연체의 높은 특성과 높은 차폐율로서 EMI 방지 효과가 뛰어나다.
- 쉬스체에 특수 PVC 또는 폴리우레탄을 적용하여 내한성, 내유성, 내마모성이 뛰어나다.
- 신뢰성 검토를 바탕으로 특수한 가공 방법을 적용하여 내굴곡 특성이 우수하다.
- 극세선 도체 연선 구성방법을 달리하여 최대 수명을 구현하였다.
Specifications
CATALOG NUMBER Size No. of Core Construction
(No./mm)		 Insulation Covering Jacket Current
Max.(A)		 resistance
(Ω/km)		 About
weight
100m/Kg
AWG ㎟ Thick
(mm)		 Overall
Dia.(mm)		 Thick
(mm)		 Overall
Dia.(mm)
EV1802C3-033062 18 0.75 2 7/24/0.08 0.33 2.02 Paper or Fabric 1.0 6.2 11.3 22.0 4.3
EV1803C3-033065 3 1.0 6.5 10.6 5.4
EV1804C3-033070 4 1.0 7.0 9.3 6.7
EV1805C3-033076 5 1.0 7.6 8.5 8.1
EV1806C3-033086 6 1.2 8.6 7.9 9.5
EV1807C3-033092 7 1.2 9.2 7.3 12.2
EV1808C3-033092 8 1.2 9.2 6.9 14.0
EV1809C3-033098 9 1.2 9.8 6.5 15.7
EV1810C3-033106 10 1.2 10.6 6.4 17.5
EV1812C3-033109 12 1.2 10.9 6.1 20.5
EV1815C3-033119 15 1.3 11.9 5.4 24.8
EV1602C3-038075 16 1.25 2 7/38/0.08 0.38 2.47 Paper or Fabric 1.2 7.5 15.7 13.9 6.0
EV1603C3-038078 3 1.2 7.8 14.8 7.6
EV1604C3-038085 4 1.2 8.5 12.9 9.4
EV1605C3-038092 5 1.2 9.2 11.8 11.3
EV1606C3-038099 6 1.2 9.9 11.1 13.3
EV1607C3-038107 7 1.2 10.7 10.1 17.1
EV1608C3-038107 8 1.2 10.7 9.6 19.6
EV1609C3-038116 9 1.3 11.6 9.1 22.0
EV1610C3-038126 10 1.3 12.6 8.9 24.5
EV1612C3-038130 12 1.3 13.0 8.5 28.7
EV1615C3-038142 15 1.4 14.2 7.6 34.7
EV1402C3-042085 14 2.0 2 7/60/0.08 0.42 2.99 Paper or Fabric 1.2 8.5 21.5 8.82 8.1
EV1403C3-042090 3 1.2 9.0 20.3 10.2
EV1404C3-042097 4 1.2 9.7 17.7 12.7
EV1405C3-042106 5 1.2 10.6 16.2 15.3
EV1406C3-042117 6 1.3 11.7 15.2 18.0
EV1407C3-042126 7 1.3 12.6 13.9 23.1
EV1408C3-042126 8 1.3 12.6 13.2 26.5
EV1409C3-042135 9 1.3 13.5 12.4 29.7
EV1410C3-042149 10 1.4 14.9 12.2 33.1
EV1412C3-042153 12 1.4 15.3 11.7 38.7
EV1415C3-042169 15 1.6 16.9 10.4 46.9
EV1202C3-048100 12 3.5 2 7/64/0.1 0.48 3.73 Paper or Fabric 1.2 10.0 30.8 5.3 14.2
EV1203C3-048106 3 1.2 10.6 29.0 17.9
EV1204C3-048117 4 1.3 11.7 25.4 22.2
EV1205C3-048128 5 1.3 12.8 23.2 26.8
EV1206C3-048141 6 1.4 14.1 21.8 31.4
