Low Speed Power Chain Cable

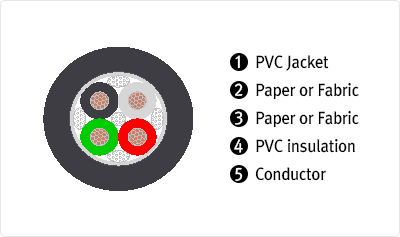

IMOVV-P6 Core

Application
저속 파워 체인용 유연성 케이블로서 산업용 로봇, 공작기계 및 산업용 장비에 적용 된다.
Characteristics
- 초극세선 도체 및 특수 절연 재질을 사용하여 굴곡성과 유연성이 우수하다.
- 절연체에 열가소성이 뛰어난 105℃ heat resistant PVC 를 사용하여 장시간 가동시 신뢰성이 우수하다.
- 절연체의 높은 특성과 높은 차폐율로서 EMI 방지 효과가 뛰어나다.
- 쉬스체에 특수 PVC 또는 폴리우레탄을 적용하여 내한성, 내유성, 내마모성이 뛰어나다.
- 신뢰성 검토를 바탕으로 특수한 가공 방법을 적용하여 내굴곡 특성이 우수하다.
- 극세선 도체 연선 구성방법을 달리하여 최대 수명을 구현하였다.
Specifications
CATALOG NUMBER Size No. of Pair Construction
(No./mm)		 Insulation Coverage
BS[%]		 Jacket Current
Max.(A)		 resistance
(Ω/km)		 About
weight
100m/Kg
AWG ㎟ Thick
(mm)		 Overall
Dia.(mm)		 Thick
(mm)		 Overall
Dia.(mm)
VV1802C6-070080 18 0.75 2 7/24/0.08 0.7 2.76 Paper or Fabric 1.2 8.0 13.3 22.0 7.2
VV1803C6-070085 3 1.2 8.5 12.5 8.8
VV1804C6-070092 4 1.2 9.2 11 10.6
VV1805C6-070104 5 1.4 10.4 10 13.5
VV1806C6-070112 6 1.4 11.2 9.4 15.7
VV1807C6-070122 7 1.4 12.2 8.6 18.4
VV1808C6-070122 8 1.5 12.2 8.2 21.5
VV1809C6-070139 9 1.5 13.9 7.7 24.1
VV1810C6-070144 10 1.6 14.4 7.5 27.5
VV1812C6-070148 12 1.6 14.8 7.2 31.8
VV1815C6-070159 15 1.6 15.9 6.4 37.9
VV1602C6-080091 16 1.25 2 7/38/0.08 0.8 3.31 Paper or Fabric 1.2 9.1 18.2 13.9 9.5
VV1603C6-080101 3 1.4 10.1 17.1 12.6
VV1604C6-080109 4 1.4 10.9 15 15.4
VV1605C6-080121 5 1.5 12.1 13.7 18.9
VV1606C6-080131 6 1.5 13.1 12.9 22.0
VV1607C6-080143 7 1.5 14.3 11.8 26.1
VV1608C6-080143 8 1.6 14.3 11.1 30.4
VV1609C6-080153 9 1.6 15.3 10.5 34.2
VV1610C6-080170 10 1.8 17.0 10.3 39.7
VV1612C6-080175 12 1.8 17.5 9.9 45.9
VV1615C6-080192 15 2.0 19.2 8.8 56.6
VV1402C6-080104 14 2.0 2 7/60/0.08 0.8 3.75 Paper or Fabric 1.4 10.4 24.3 8.82 12.9
VV1403C6-080110 3 1.4 11.0 22.9 11.0
VV1404C6-080122 4 1.5 12.2 20 20.4
VV1405C6-080132 5 1.5 13.2 18.3 24.4
VV1406C6-080146 6 1.6 14.6 17.2 29.2
VV1407C6-080157 7 1.6 15.7 15.7 35.0
VV1408C6-080157 8 1.6 15.7 14.9 41.4
VV1409C6-080173 9 1.8 17.3 14 46.6
VV1410C6-080191 10 2.0 19.1 13.7 53.7
VV1412C6-080197 12 2.0 19.7 13.2 62.5
VV1415C6-080212 15 2.0 21.2 11.7 75.0
VV1202C6-100127 12 3.5 2 7/64/0.1 1.0 4.77 Paper or Fabric 1.5 12.7 34.8 5.3 18.1
VV1203C6-100134 3 1.5 13.4 32.8 15.4
VV1204C6-100148 4 1.6 14.8 28.7 28.6
VV1205C6-100166 5 1.8 16.6 26.2 34.2
VV1206C6-100180 6 1.8 18.0 24.6 40.9
VV1002C6-120151 10 5.5 2 19/37/0.1 1.2 5.91 Paper or Fabric 1.6 15.1 47.8 3.4 25.3
VV1003C6-120161 3 1.6 16.1 45 21.6
VV1004C6-120180 4 1.8 18.0 39.3 40.0
VV1005C6-120201 5 2.0 20.1 36 47.8
VV1006C6-120219 6 2.0 21.9 33.7 57.2
VV0802C6-120172 8 8.0 2 19/56/0.1 1.2 6.72 Paper or Fabric 1.8 17.2 62.5 2.2 37.9
VV0803C6-120182 3 1.8 18.2 58.8 32.3
VV0804C6-120203 4 2.0 20.3 51.5 60.0
VV0805C6-120227 5 2.2 22.7 47 71.7
VV0806C6-120251 6 2.4 25.1 44.1 85.8
VV0602C6-140212 6 14.0 2 37/50/0.1 1.4 8.51 Paper or Fabric 2.0 21.2 91.1 1.3 59.9
VV0603C6-140229 3 2.2 22.9 85.7 51.1
VV0604C6-140255 4 2.4 25.5 75 94.8
VV0605C6-140283 5 2.6 28.3 68.6 113.3
VV0606C6-140313 6 2.8 31.3 64.3 135.6
